ff Fördersysteme hat ein patentiertes Grundsystem entwickelt, das flexible Transport- und Antriebslösungen ermöglicht. Die dreidimensional bewegliche Kette, Kern der Innovation, eröffnet völlig neue Möglichkeiten – von industriellen Förderprozessen bis hin zur Personenbeförderung.
Die Technologie befindet sich noch in der Weiterentwicklung und kann je nach Anwendung individuell angepasst werden.
PATENTIERTE KETTE - WAS IST NEU?

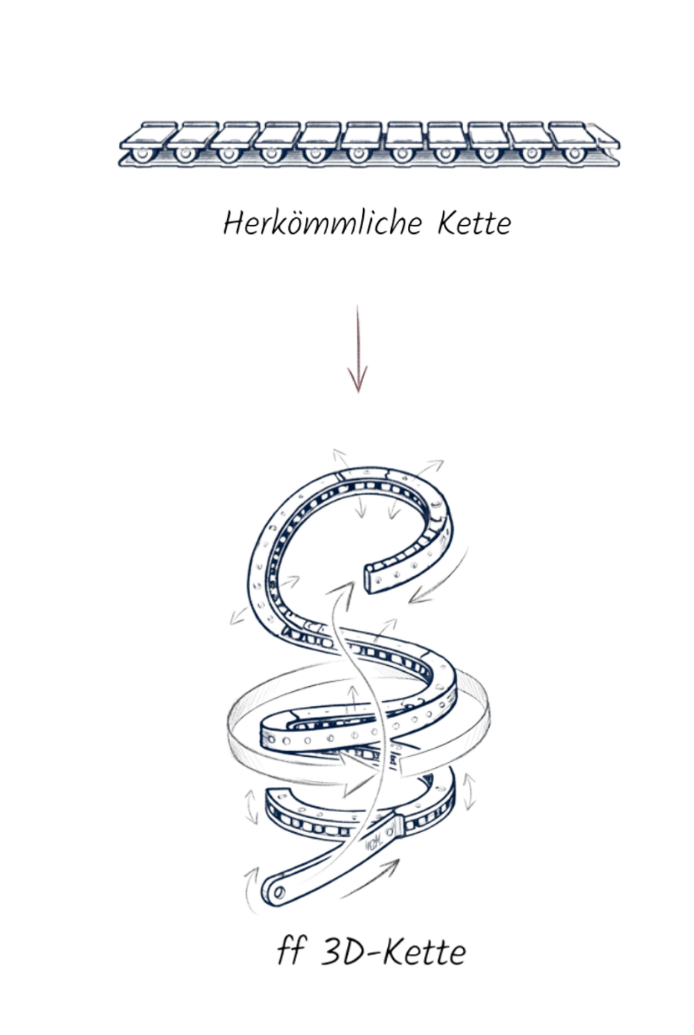

ff Förderketten lassen sich dreidimensional drehen. Die freie Beweglichkeit der Kette wird durch eine axiale Drehachse ermöglicht. Im Unterschied zu herkömmlichen Förderketten kann sich diese 3D-Kette damit auf einer Helixbahn verdrehen und bei einer weiterführenden Bahn gerade in diese einlaufen. Damit kann die Förderkette jeglicher Führungsbahn und Krümmung im Raum folgen.
Das Besondere sind die enormen Auszugskräfte, welche diese Kette standhält.
FLEXIBEL IN
JEDER DIMENSION
360° drehbar, folgt die Kette jedem räumlichen Pfad – Geraden, Kurven und Höhenwechsel meistert sie auf einer einzigen Spur. Sie spart Platz, reduziert Komponenten und senkt Kosten, während sie sich flexibel jeder Anwendung anpasst – vom leichten Kunststoffaufbau bis hin zu robustem Metall für Schwerlasten. Dadurch bietet der neuartige Kettenantrieb ein breites Feld an Einsatzmöglichkeiten.
PILOTANLAGE
MODIFIZIERBARE AUSFÜHRUNG
ff Förderketten bestehen aus Bauteilen, die je nach Anforderung und Größe unterschiedlich ausgeführt werden. Kleinere Ketten werden aus Kunststoff, größere Ketten in einem metallischen Werkstoff hergestellt.
FLACHE KETTENKONSTRUKTION
Das ff Fördersystem bietet mit einer flach gestalteten Kette in Kunststoff ein Profilführungssystem mit 3D-Antrieb. Hiermit eröffnen sich spannende Einsatzmöglichkeiten.
PILOTIERT. BEWIESEN. BEREIT FÜR IHREN EINSATZ.
Mit der Entwicklung des neuartigen Transportsystems und dem erfolgreichen Bau der Pilotanlage haben wir die technische Machbarkeit bewiesen. Um ein nahtlos funktionierendes System zu realisieren, das sich flexibel an die 3D-Kette anpasst, war eine grundlegende Neuentwicklung mancher Komponenten erforderlich.
Nun aber bieten wir Unternehmern die Chance, dieses innovative System für ihre eigenen Anwendungsfälle zu nutzen.
SPEZIELLE SCHIENEN
Bei herkömmlichen Systemen werden bei einem Richtungswechsel der Kurve durch die abrupte Änderung der Drehrichtung die Rollen und auch die Führungsschienen stark beansprucht. Um diesem Verschleiß entgegenzuwirken, wurde die Schiene und auch die Ketten neu konstruiert und eine patentierte Lösung hierfür erarbeitet.
NEUENTWICKLUNG ANTRIEB
Der neu entwickelte Antriebsmotor kann so gut wie überall untergebracht werden, treibt formschlüssig und ohne Polygoneffekt an. Dadurch wird eine hohe Laufruhe für einen Kettenförderer erreicht. Zudem kann das Transportgut übergangslos durchlaufen.
VARIABLE MITNEHMER
Ein Antriebsstrang kann variabel mit diversen Mitnehmerbauteilen bestückt oder umgerüstet werden. Dabei ist die Lage zum Mitnehmer der Antriebskette individuell konfigurierbar. Das System kann zum Transport unterschiedlicher Träger zum Einsatz kommen. Die Lastabtragung erfolgt dabei über die Führungsschiene.

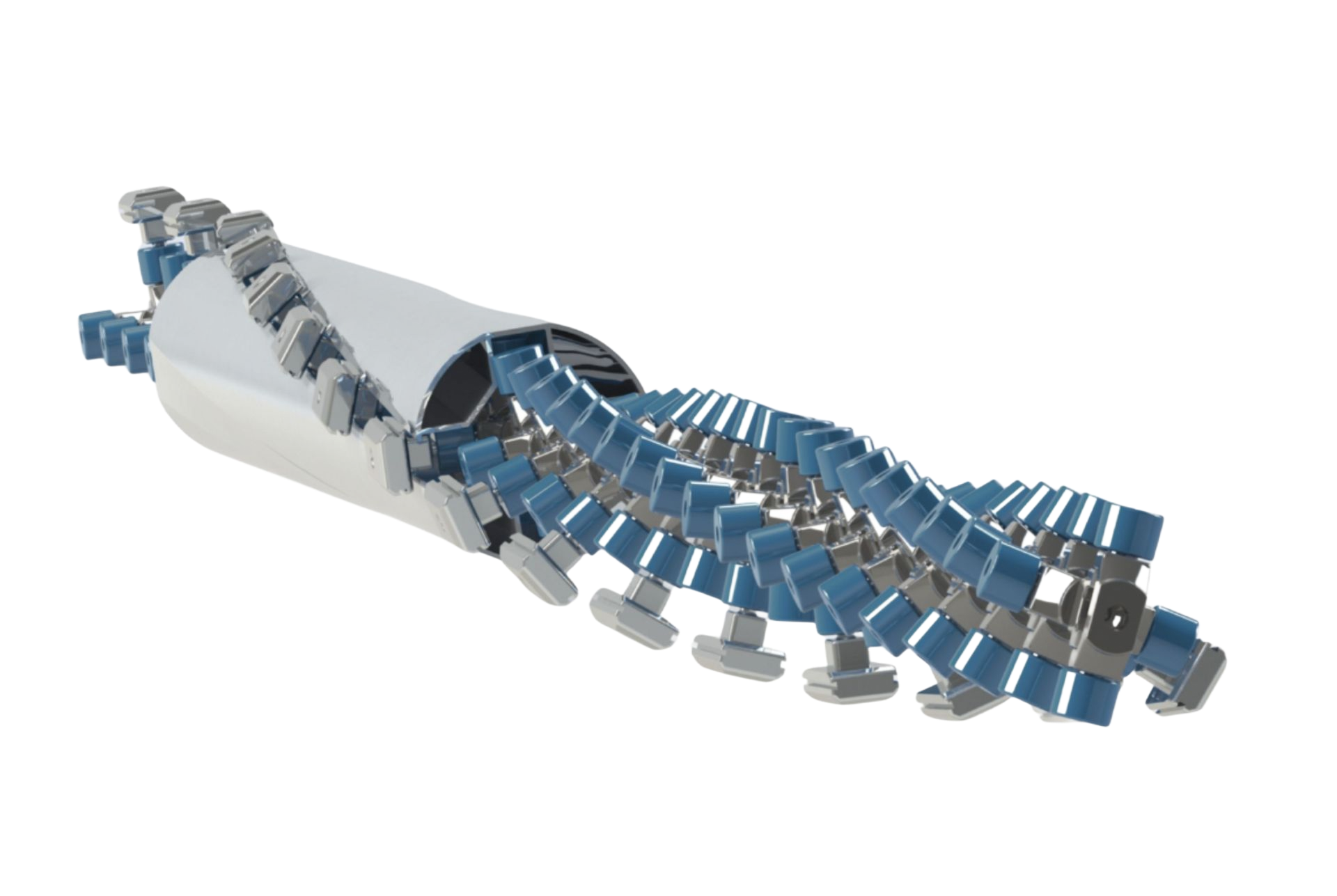

360° ROTATION
Die 3D-Beweglichkeit der Kette bietet neue Möglichkeiten in der Streckenführung, sogar Drehbewegungen um die eigene Achse sind realisierbar.
WIR SPRÜHEN VON IDEEN
SIE GESTALTEN DIE ZUKUNFT
Unser 3D-System bietet effiziente, flexible und zukunftsweisende Anwendungen. Hier präsentieren wir einen kleinen Einblick in die vielfältigen Möglichkeiten.
FÖRDERTECHNIK³
Als Antrieb von mehrdimensionalen Förderern bietet das System eine maximale Anzahl von Freiheitsgraden. Dank 3D-Kette kann jede Ebene übergangslos erreicht werden. Kurven, Rampen, Aufzüge oder Steigungen, unterschiedliche Aufgaben können in einer Spur gelöst werden, was modulare Fördersysteme überflüssig macht und Platz spart, aber auch architektonische Möglichkeiten eröffnet.
NEUGIERIG, WIE EIN FÖRDERSYSTEM IN 3D FUNKTIONIERT?
In diesem Video erfahren Sie, was unser patentiertes 3D-Kettensystem in der Fördertechnik so einzigartig macht; es kombiniert verschiedene Förderarten – von Rollen- bis zu Vertikalförderern – auf nur einer Strecke und kann sich sogar um 360 Grad drehen.
Das Ergebnis: eine platzsparende, flexible und wirtschaftliche Lösung.
Auch wenn das Video KI-generiert ist – es beschreibt unser System erstaunlich treffend. Schauen Sie selbst!
USE CASE: 3D-SORTER
Als 3D Sorterlösung ermöglicht das System leistungsstarke Sortierlösungen auf minimalem Bauraum: Durch eine kettengesteuerte Ausschleuse-Funktion oder eine Kippfunktion via eingebauten Twister können sich Produkte präzise weiterleiten. Hohe Geschwindigkeiten und Lasten sind problemlos realisierbar.
USE CASE: SPIRALFÖRDERER
Ein Spiralförderer, der Materialien schnittstellenlos aus der horizontalen Ebene übernehmen und sie gleichzeitig aufwärts und abwärts transportieren kann – ohne Unterbrechung. Zu- und Abgaben sind an beliebigen Stellen möglich. Mit minimalem Bauraum und weniger Komponenten.
USE CASE: HÄNGEFÖRDERER
Als Hängefördersystem kann es Produktionsbereiche, Lager und Arbeitsstationen platzsparend und flexibel verbinden, und dabei komplexe Transportwege, Kurven, Höhenunterschiede oder dynamische Prozessänderungen meistern.
USE CASE: SCHÜTTGUT
Dank seiner Rotationsfähigkeit kann unser System auch in der Schüttgutindustrie eingesetzt werden. Es ermöglicht beispielsweise das schonende Austragen oder Dosieren von Materialien und passt sich flexibel unterschiedlichen Prozessanforderungen an.
USE CASE: GLIEDERBANDFÖRDERER
Ein Beispiel für die Anwendung der flachen 3D- Kette, ist der Einsatz in einem Gliederkettenförderer mit geneigter Kurve, der eine effiziente und platzsparende Lösung bietet.
EIN SYSTEM GEHT AUF REISEN
Ob bei Gepäckbändern am Flughafen oder in der vertikalen Fördertechnik im Hintergrund – unsere Technologie ermöglicht effiziente, platzsparende und zukunftsweisende Lösungen.
PERSONEN
BEFÖRDERUNG
MIT STIL
Am Anfang stand die Idee, eine neue Antriebseinheit für einen platzsparenden Treppenlift zu entwickeln. So entstand das neuartige Fördersystem, das jeglicher komplexen Führungsbahn folgen kann, womit auch ein Einsatz in der Personenbeförderungen möglich ist.
ANTRIEB FÜR EINEN
PLATZSPARENDEN TREPPPENLIFT
Mit dem ff Fördersystem kann ein Treppenlift gebaut werden, bei dem die Antriebseinheit nicht am Lift mitgeführt wird, sondern extern oder sogar in der Wand verbaut werden kann. Somit kann der Fahrkorb selbst als kompakter und formschöner Kubus designt werden.
NEUE ANTRIEBSLÖSUNG
FÜR EINE 3D-ROLLTREPPE
Herkömmliche Rolltreppen benötigen an zwei Seiten geführte Ketten, welche die Treppenstufen bewegen. Dieses Antriebssystem eignet sich weniger für Spiralrolltreppen. Mit dem ff Fördersystem wird nur eine Kette benötigt, welche zentral in der Mitte geführt wird. Damit lässt sich eine Rolltreppe bauen, die jeglicher dreidimensionalen Bahn mit wechselnden Richtungen folgen kann.
VORTEILE DIE SIE VORAN BRINGEN
HOHE RAUMÖKONOMIE
Das Fördersystem kann die kürzeste Strecke fahren. Vorhandener Raum wird damit optimal ausgenutzt, Hindernisse ohne zusätzlichen Aufwand umgangen oder der Transport in eine andere Ebene verlagert werden
FLEXIBEL IN JEDER HINSICHT
ff Fördersysteme bietet ein Grundsystem für Transportanlagen, die nicht nur für einen bestimmten Zweck konstruiert werden müssen. Durch die flexible Anpassung können diese für unterschiedlichste Anwendungen gebaut oder umgerüstet werden
BUDGETFREUNDLICH
Die dreidimensionale Beweglichkeit macht einen modularen Aufbau einer Förderanlage mit entsprechenden Schnittstellen nicht mehr notwendig. Damit ergibt sich ein deutlich reduzierter Technik- und Ausrüstungsaufwand
KRAFTVOLL & VERLÄSSLICH
Die Form der Kettenglieder ist für einen perfekten Kraftfluss designt. Durch die Verwendung von unterschiedlichen Materialien und Größen kann das System verschiedenen Belastungsanforderungen gerecht werden
